熱力表是現代推廣應用的新一代供暖系統的計量儀表，不但計量準確、可遠程自動抄表、遠程自動計費、自動付費，還免去了人工抄表的系列問題和假抄表行竊帶來的不安全隱患。同時也避免了難抄表、難收費問題。但熱力表會因電壓不穩問題、雷電問題而燒壞，通常情況，熱力表的電源供應電路、數據接口電路可能會因為電壓不穩、安裝接線錯誤、打雷等因素而燒壞，所以工程師設計中必須要設計上述電路的保護電路，以確保熱力表的穩定可靠工作。

做好上述需要的保護電路，方法很多，我們通過實踐證明，采用成本最低、元件最少、最可靠的方法，是使用PolySwitch PPTC（正溫度系數熱敏電阻）器件即可達到上述目的，PolySwitch PPTC（正溫度系數熱敏電阻）器件有叫自恢復保險絲、萬次保險絲，可同時完成過溫保護過流保護功能，只需要一個元件即可達到過溫過流保護作用。則是一個高性價比的保護方案，PolySwitch PPTC在電路短路、過溫故障狀態下，PPTC 器件能夠快速的動作從低阻態轉為高阻態，從而限制電路的電流，達到保護目的，并一直保持這種保護狀態，只有在斷電后，PolySwitch PPTC器件才會由高阻狀態恢復為低阻狀態。不斷電PolySwitch PPTC是不會恢復的。這可確保產品的可靠性與安全性。具體應用如下紅色凸顯結構圖是應用萬瑞和公司生產的WHPTC自恢復保險絲元件做保護電路，因只需要一個WHPTC元件串聯電源的輸入或輸出線上即可；WHPTC自恢復保險絲又名萬次保險絲，對于數據端口，也只需要一個WHPTC元件串聯到接口線上即可，如RS485接口等，因 RS-485 口傳輸線較長，而且通常暴露于戶外，因此極易因為干擾、電壓不穩、負載短路、安裝接線錯誤、雷擊等原因引入過電壓、過電流等損壞熱力表。因 RS-485 收發器工作電壓較低（5V 左右），其本身耐壓也非常低（-7V~+12V），一旦過壓引入，就會擊穿損壞。在有強烈的浪涌能量出現時，甚至可以看到收發器爆裂，線路板焦糊的現象。因此過流保護和防雷擊保護成為 RS-485 接口設計必須要考慮的。 通常使用 WHPTC 和 TVS 作為 RS-485 的過流保護和防雷擊保護是制造商最好的選擇。

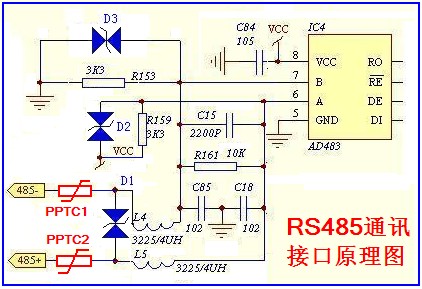

下圖是在RS485端口上使用 PPTC 器件與TVS器件保護的典型應用。



在上圖中，PPTC1=PPTC2，可選用：WH250-120、WH60-010、WH1812-010；不分極性。

          TVS管D1、D2、D3可選用：P6KE6.8AC，不分極性。
