平板電腦是現代廣泛應用的移動辦公設備，由電源、主機板、存儲器、液晶顯示屏等組成。其電源主要由鋰離子電池完成供電。外接電源主要是對鋰離子電池充電，因鋰離子電池在過充、過放、外電路短路時有發熱、爆炸、傷人事件。所以具有潛在的危險性。必須對鋰離子電池做特別的保戶電路，才能保障鋰離子電池及平板電腦的可靠性與安全性。在電路保護上，我們建議應用PolySwitch PPTC（正溫度系數熱敏電阻）又叫自恢復保險絲或自復位過流保護器，來做平板電腦電源電路的過載保護和短路保護，就不會存在上述的問題，因PolySwitch PPTC器件能同時完成過流保護和過溫保護，而且會一直保持這種保護的狀態，直到關斷電源才恢復到初始狀態。使用PolySwitch PPTC器件做平板電腦的過流保護和過溫保護，是一個高性價比的防護方案，PolySwitch PPTC在短路、過流、過溫等故障狀態下，PPTC 器件在大電流和高溫升雙重作用下，能夠快速的動作從低阻態突變?yōu)楦咦钁B(tài)，能及時限制電路的電流而保護設備系統。并一直保持這種保護狀態，只有在斷電后PolySwitch PPTC器件才會由高阻狀態恢復為低阻狀態。不斷電PolySwitch PPTC是不會恢復的，這可有效避免上述可能出現的和潛在的各種問題和安全隱患。WHPTC可應用在平板電腦鋰離子電池電源的輸出端與主控制電路的電源輸入端之間；WHPTC也可同時應用于控制電路與USB串行數據接口之間。應用于平板電腦電源的輸出端與控制電路的電源輸入端之間；主要解決平板電腦因控制電路的短路、過載、以及防止裝配生產中控制電路板的短路對鋰電池電源電路的損壞。應用于控制電路輸出與USB接口的5V電源線上，主要是為了避免USB負載短路使平板電腦的控制電路燒壞、同時也避免誤輸入灌電流使平板電腦內部電路燒壞。

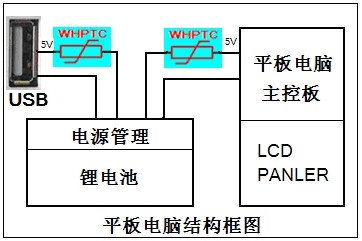

具體應用如下圖所示：

其中WHPTC為萬瑞和生產的萬和牌PPTC產品的縮寫
