適用于PLC的I/O接口電路保護的pptc
 免費樣品申請
工業環境現場環境惡劣，接線工作量較大，實際應用時，難免有接線錯誤，往往不小心會將有功率限制的I O端口，誤接了大功率的負載，造成端口過流燒毀，帶來售后服務的麻煩，采用萬瑞和ppt

“萬和”自恢復保險絲 WHPTC

  • WH130 系列 WH130 Product Data
  • WH130 電氣特性與產品尺寸 WH130 product characteristics and dimensions(25℃)
wh130過流保護器產品尺寸

Model
型號		 Ih It Vmaxi Imax Rmin Rmax Product Dimensions (mm)
最大產品尺寸
A A V A Ω Ω Style A B C D Lead
WH130-050 0.05 0.10 130 20 20 60 F4 8.3 10.7 5.1 3.8 0.5
WH130-080 0.08 0.16 130 20 8.0 24 F4 8.3 10.7 5.1 3.8 0.5
WH130-100 0.10 0.20 130 20 5.0 18 F4 8.3 10.7 5.1 3.8 0.5
WH130-120 0.12 0.24 130 20 6.0 12 F4 8.3 10.7 5.1 3.8 0.5
WH130-160 0.16 0.32 130 20 3.5 7.0 F4 9.9 12.5 5.1 3.8 0.5
WH130-200 0.20 0.40 130 20 2.5 5.0 F3 9.6 17.4 5.1 3.8 0.6
WH130-250 0.25 0.50 130 20 1.9 3.8 F3 9.6 17.4 5.1 3.8 0.6
WH130-300 0.30 0.60 130 20 1.3 2.6 F3 11.4 16.5 5.1 3.8 0.6
WH130-400 0.40 0.80 130 20 0.6 1.8 F3 11.5 19.5 5.1 3.8 0.6
WH130-500 0.50 1.00 130 20 0.5 1.6 F3 14.0 21.7 5.1 3.8 0.8
WH130-650 0.65 1.30 130 10 0.35 1.0 F3 14.0 21.7 5.1 3.8 0.8
WH130-750 0.75 1.50 130 10 0.3 0.8 F3 14.0 21.7 5.1 3.8 0.8
WH130-900 0.90 1.80 130 10 0.2 0.6 F3 14.0 21.7 5.1 3.8 0.8
WH130-1100 1.10 2.20 130 10 0.15 0.5 F4 13.2 16.2 5.1 3.8 0.8
WH130-1350 1.35 2.70 130 10 0.2 0.4 F3 18.0 25.0 5.1 3.8 0.8
WH130-1600 1.60 3.20 130 10 0.15 0.30 F3 18.0 25.0 10.2 3.8 0.8
WH130-1850 1.85 3.70 130 10 0.12 0.25 F3 18.0 25.0 10.2 3.8 0.8
WH130-2000 2.00 4.00 130 10 0.11 0.22 F3 18.0 25.0 10.2 3.8 0.8
WH130-2500 2.50 5.00 130 10 0.08 0.16 F3 24.8 30.2 10.2 3.8 0.8
WH130-3000 3.00 6.00 130 10 0.06 0.12 F3 26.2 32.8 10.2 3.8 0.8

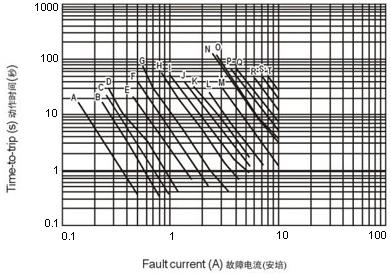

  • WH130 系列25℃時典型動作時間曲線 WH130 Typical Time to Trip at 25℃

A:WH130-050
B:WH130-080
C:WH130-100
D:WH130-120
E:WH130-160
F:WH130-200
G:WH130-250
H:WH130-300
I:WH130-400
J:WH130-500
 wh130系列產品在25°C時典型動作時間曲線
K:WH130-650 L:WH130-750 M:WH130-900 N:WH130-1100 O:WH130-1350 P:WH130-1600 Q:WH130-1850 R:WH130-2000 S:WH130-2500 T:WH130-3000

自恢復保險絲參數說明：

Ih： WHPTC元件在25度環境溫度下的最大的工作電流 Imax： WHPTC元件最大耐流值
It： WHPTC元件在25度環境溫度下啟動保護的最小電流 Vmaxi： WHPTC元件在阻斷狀態下所承受的最大電壓
Rmax： WHPTC元件工作前的初始最小阻值 Rmaxi： WHPTC元件未工作前的初始最大阻值

以上產品資料內容如有變更將不另行通知，敬請諒解。不詳之處，請來電咨詢，謝謝！
  • 產品中心
  • 自恢復保險絲領域
產品大圖
適用于PLC的I/O接口電路保護的pptc
產品簡介
工業環境現場環境惡劣，接線工作量較大，實際應用時，難免有接線錯誤，往往不小心會將有功率限制的I O端口，誤接了大功率的負載，造成端口過流燒毀，帶來售后服務的麻煩，采用萬瑞和ppt
產品編號：WHPTC 所屬類別：通訊接口自恢復保險絲
瀏覽次數：次訂購熱線：0755-29503750
標簽 適用于 接口 電路


“萬和”自恢復保險絲 WHPTC

  • WH130 系列 WH130 Product Data
  • WH130 電氣特性與產品尺寸 WH130 product characteristics and dimensions(25℃)
wh130過流保護器產品尺寸

Model
型號		 Ih It Vmaxi Imax Rmin Rmax Product Dimensions (mm)
最大產品尺寸
A A V A Ω Ω Style A B C D Lead
WH130-050 0.05 0.10 130 20 20 60 F4 8.3 10.7 5.1 3.8 0.5
WH130-080 0.08 0.16 130 20 8.0 24 F4 8.3 10.7 5.1 3.8 0.5
WH130-100 0.10 0.20 130 20 5.0 18 F4 8.3 10.7 5.1 3.8 0.5
WH130-120 0.12 0.24 130 20 6.0 12 F4 8.3 10.7 5.1 3.8 0.5
WH130-160 0.16 0.32 130 20 3.5 7.0 F4 9.9 12.5 5.1 3.8 0.5
WH130-200 0.20 0.40 130 20 2.5 5.0 F3 9.6 17.4 5.1 3.8 0.6
WH130-250 0.25 0.50 130 20 1.9 3.8 F3 9.6 17.4 5.1 3.8 0.6
WH130-300 0.30 0.60 130 20 1.3 2.6 F3 11.4 16.5 5.1 3.8 0.6
WH130-400 0.40 0.80 130 20 0.6 1.8 F3 11.5 19.5 5.1 3.8 0.6
WH130-500 0.50 1.00 130 20 0.5 1.6 F3 14.0 21.7 5.1 3.8 0.8
WH130-650 0.65 1.30 130 10 0.35 1.0 F3 14.0 21.7 5.1 3.8 0.8
WH130-750 0.75 1.50 130 10 0.3 0.8 F3 14.0 21.7 5.1 3.8 0.8
WH130-900 0.90 1.80 130 10 0.2 0.6 F3 14.0 21.7 5.1 3.8 0.8
WH130-1100 1.10 2.20 130 10 0.15 0.5 F4 13.2 16.2 5.1 3.8 0.8
WH130-1350 1.35 2.70 130 10 0.2 0.4 F3 18.0 25.0 5.1 3.8 0.8
WH130-1600 1.60 3.20 130 10 0.15 0.30 F3 18.0 25.0 10.2 3.8 0.8
WH130-1850 1.85 3.70 130 10 0.12 0.25 F3 18.0 25.0 10.2 3.8 0.8
WH130-2000 2.00 4.00 130 10 0.11 0.22 F3 18.0 25.0 10.2 3.8 0.8
WH130-2500 2.50 5.00 130 10 0.08 0.16 F3 24.8 30.2 10.2 3.8 0.8
WH130-3000 3.00 6.00 130 10 0.06 0.12 F3 26.2 32.8 10.2 3.8 0.8
  • WH130 系列25℃時典型動作時間曲線 WH130 Typical Time to Trip at 25℃

A:WH130-050
B:WH130-080
C:WH130-100
D:WH130-120
E:WH130-160
F:WH130-200
G:WH130-250
H:WH130-300
I:WH130-400
J:WH130-500
 wh130系列產品在25°C時典型動作時間曲線
K:WH130-650 L:WH130-750 M:WH130-900 N:WH130-1100 O:WH130-1350 P:WH130-1600 Q:WH130-1850 R:WH130-2000 S:WH130-2500 T:WH130-3000

自恢復保險絲參數說明：

Ih： WHPTC元件在25度環境溫度下的最大的工作電流 Imax： WHPTC元件最大耐流值
It： WHPTC元件在25度環境溫度下啟動保護的最小電流 Vmaxi： WHPTC元件在阻斷狀態下所承受的最大電壓
Rmax： WHPTC元件工作前的初始最小阻值 Rmaxi： WHPTC元件未工作前的初始最大阻值

以上產品資料內容如有變更將不另行通知，敬請諒解。不詳之處，請來電咨詢，謝謝！

“萬和”;自恢復保險絲（插件式）技術參數

WHPTC Technical Support

符號定義 Definition

符號Sign 說明 Definition
Ih

WHPTC在25℃環境溫度下的最大 工作電流

Hold current-maximum current at which the device will not trip at 25℃
It WHPTC在25℃環境溫度下啟動保護的最小電流 Trip current-minimum current at which the device will always trip at 25℃
Vmax WHPTC的最大工作電壓 Maximum voltage at which the device will not trip
Vmaxi WHPTC在阻斷狀態下所承受的最大電壓 Maximum voltage device can withstand without damage at it rated current
Imax WHPTC能承受的最大電流 Maximum fault current device can withstand without damage at rated voltage
Rmin WHPTC工作前的初始最小阻值 Minimum device resistance at 25℃ prior to tripping
Rmax WHPTC工作前的初始最大阻值 Maximum device resistance at 25℃ prior to tripping

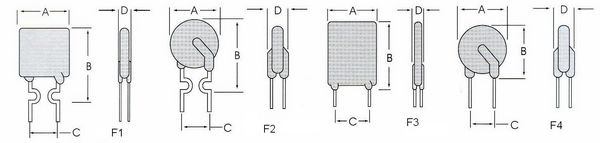

Figure 圖示 The Figure of WHPTC
Lead 導線尺寸 Lead diameter

環境溫度及電流值折減比率表

Discount rate of ambient temperature and current

WH Series -20℃ 0℃ 25℃ 30℃ 40℃ 50℃ 60℃ 70℃ 85℃
WH6 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH16 132% 120% 100% 96% 88% 80% 71% 61% 47%
WH30 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH60 136% 119% 100% 90% 81% 72% 63% 54% 40%
WH130 136% 119% 100% 92% 81% 72% 63% 54% 40%
WH250 132% 117% 100% 91% 85% 77% 68% 61% 48%
WH600 138% 119% 100% 92% 83% 73% 64% 55% 42%
